Шаблоны для проигрывателей виниловых дисков

Представляем разнообразные шаблоны для настройки тонармов, шеллов и головок проигрывателей виниловых дисков.

Самое простое:

"Возьмите лист плотной бумаги, карандаш, линейку и угольник.
Нарисуйте прямую линию. Отметьте на ней начальную точку (потом там прорежете ровное отверстие для надевания на ось диска вашего проигрывателя). Отметьте на этой прямой еще две точки, на расстояниях 66 мм и 121 мм от начальной. Наколите их иголкой. Проведите из этих точек линии, перпендикулярные основной. Всё, шаблон готов.

После того, как наденете шаблон на диск проигрывателя, нужно будет добиться, чтобы при установке иглы на эти две точки, иглодержатель был строго перпендикулярен главной линии.

ШАБЛОНЫ:

Показать / Скрыть текст

Для больших любителей винила существует замечательный программно-аппаратный комплекс AnalogMagik (Version 2) Cartridge Setup Software, который умеет анализировать:
- скорость вращения диска и её стабильность;
- азимут картриджа;
- вертикальный угол слежения и угол захода иглы;
- прижимная сила картриджа;
- анти-скейтинг;
- усиление фонокорректора;
- нагрузка на картридж;
- уровень механических вибраций;
- резонансная частота связки тонарм/картридж.

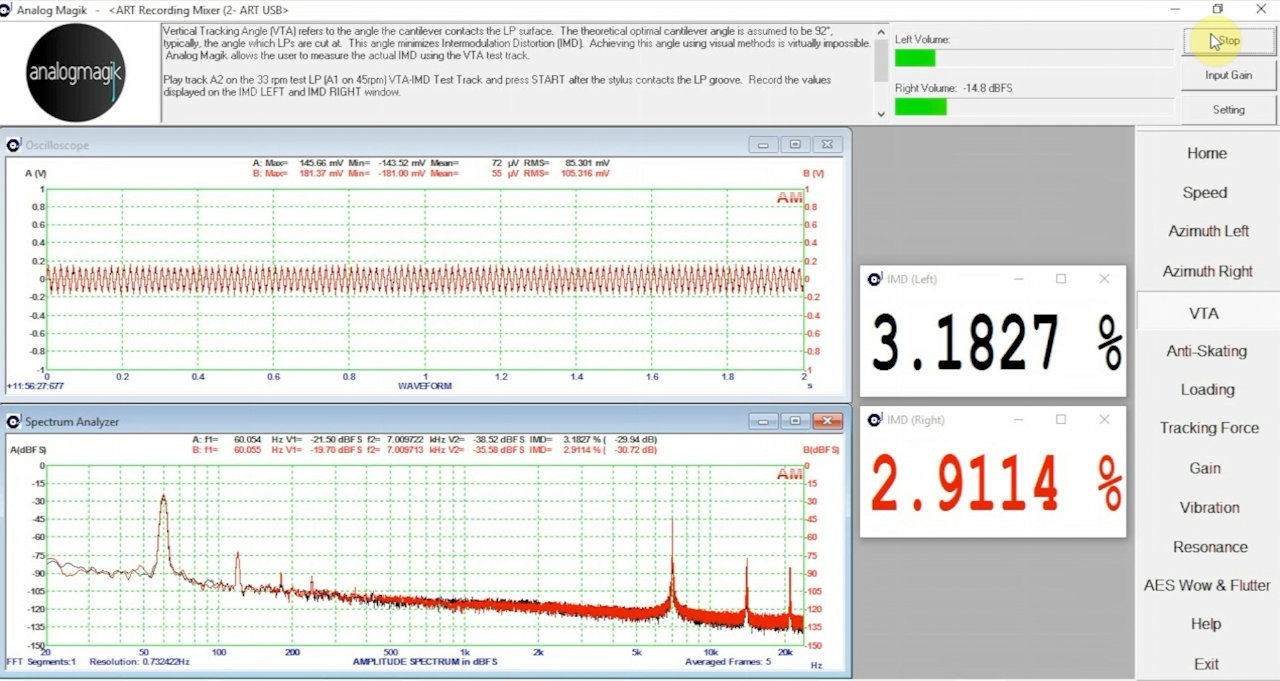

Скриншот:

Стоимость программы 1100$

Онлайн калькулятор для печать шаблонов настройки тонарма (включая базу тонармов): www.vinylengine.com

Программа-генератор для печати шаблонов настройки тонарма:

Скачать: templategen.zip [89,74 Kb] (cкачиваний: 1027)

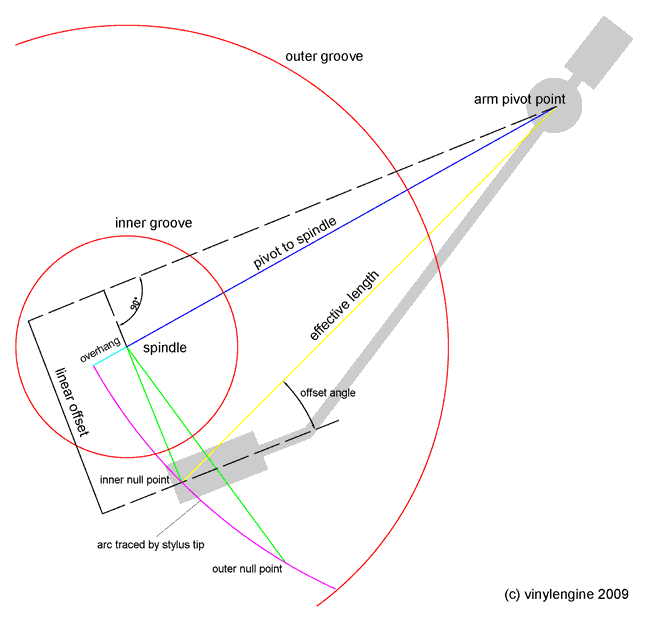

Определения используемых терминов в программах:
