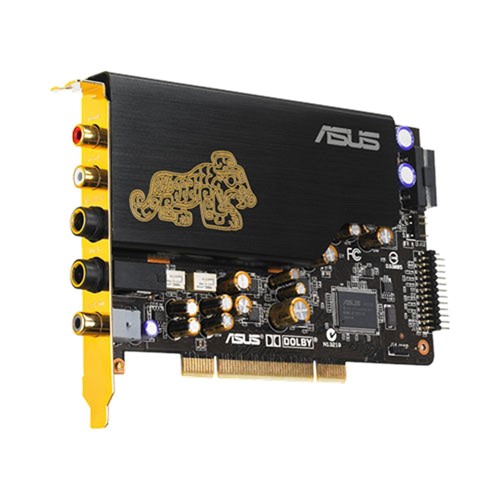

ASUS Xonar Essence ST

Соотношение сигнал/шум на уровне 124 дБ

Благодаря использованию отборных компонентов и продуманной конструкции, соотношение сигнал/шум звуковой карты Xonar Essence STX составляет 124 дБ. Это значит, что ее звучание в 64 раза чище, чем тот звук, который выдают аудио ядра, встраиваемые в материнские платы.

Подстройка частоты тактового генератора

Xonar Essence ST – это первая в мире звуковая карта, которая автоматически подстраивает частоту тактового генератора с целью уменьшения помех. Поэтому с этой картой вы сможете получить максимально живую и детализированную звуковую сцену.

Многоканальное обновление

Звуковую карту Essence ST можно дополнить, чтобы получить звук формата 7.1. Для этого достаточно отдельно купить плату расширения Xonar H6 (соотношение сигнал/шум 120 дБ).

Встроенный усилитель наушников

Для большинства качественных наушников требуется усилитель. В противном случае, их звук искажается и теряет детализацию.

Стабильное качество

Усилитель для наушников, встроенный в звуковую карту Xonar Essence, позволит получить максимальное качество звука от любых наушников. Уровень искажений этого усилителя составляет менее 0,001%.

Продуманная конструкция

Экранирование
Электромагнитное экранирование защищает все аналоговые компоненты устройства от помех, чтобы обеспечить высокое качество звука.

Независимая система питания аналоговой части
Для обеспечения максимально стабильного питания аналоговых компонентов на плате используются дополнительные транзисторы.

Надежное заземление
Многослойная конструкция печатной платы позволяет отделить аудиосигналы от шума.

Audio Performance	Output Signal-to-Noise Ratio (A-Weighted): 124dB for Front-out,117dB for Headphone-out (600ohms) dB Input Signal-to-Noise Ratio (A-Weighted): 118 dB Output THD+N at 1kHz: 0.0003% (-110dB) for Front-out, 0.001% (-100dB) for Headphone-out Input THD+N at 1kHz: 0.0002% (-113dB) for Line-in Frequency Response (-3dB, 24-bit/192kHz input): <10Hz to 90KHz Output/Input Full-Scale Voltage 2 Vrms (5.65 Vp-p)
Bus Compatibility	PCI: PCI v2.2 or above bus compatible
Main Chipset	Audio Processor: ASUS AV100 High-Definition Sound Processor (Max. 192KHz/24bit) High Fidelity Headphone Amplifier: Texas Instruments 6120A2*1 (120dB SNR, 100dB THD+N @ Vcc±12V, RL=600Ω, f=1kHz) 24-bit D-A Converter of Digital Sources: Texas Instruments PCM1792A*1 for Front-Out (127dB SNR, Max. 192kHz/24bit) 24-bit A-D Converter for Analog Inputs: Cirrus-Logic CS5381* 1 (120dB SNR, Max. 192kHz/24bit)
Sample Rate and Resolution	Analog Playback Sample Rate and Resolution: 44.1K/48K/96K/192KHz @ 16/24bit Analog Recording Sample Rate and Resolution: 44.1K/48K/96K/192KHz @ 16/24bit S/PDIF Digital Output: 4.1K/48K/96K/192KHz @ 16/24bit, Dolby Digital ASIO 2.0 Driver Support: Supports 44.1K/48K/96K/192KHz @16/24bit with very low latency
I/O Ports	Front-Panel Header Shared by Headphone out / 2 channels out / Microphone in S/PDIF Header: Connects to compatiable graphic cards for HDMI output Analog Output Jack: RCA jack *2 (Front R / Front L), 6.30mm jack*1 (Headphone out) Analog Input Jack: 6.30mm jack *1 (Shared by Line-In/Mic-In) Other line-level analog input (for CD-IN/TV Tuner): ux-In (4-pin header on the card) Digital S/PDIF Output: High-bandwidth Coaxial/TOS-Link combo port supports 192KHz/24bit
Driver Features	VocalFX™: the latest vocal effect technologies for gaming and VoIP, including: -VoiceEX: produces vivid environmental reverberation for your voice in EAX games -ChatEX: emulates different background environment effects when you chat online -Magic Voice: changes your voice pitch to different types (Monster/Cartoon…) for disguising your real voice or just for fun in online chatting Operation System: Windows Vista/XP(32/64bit)/MCE2005 Dolby® Technologies: Dolby® Digital Live Dolby Digital Live encodes any audio signal on PC in real-time to Dolby Digital (AC3) 5.1 surround sounds to your home theater environment through one single S/PDIF connection Dolby® Headphone Dolby Headphone technology allows users to listen to music, watch movies, or play games with the dramatic 5.1-channel surround or realistic 3D spacious effects through any set of stereo headphones. Dolby® Virtual Speaker Dolby Virtual Speaker technology simulates a highly realistic 5.1-speaker surround sound listening environment from as few as two speakers. Dolby® Pro-Logic II Dolby Pro-Logic II is the well-known technology to process any native stereo or 5.1-channel audio into up to 6.1 channel output, creating a seamless, natural surround soundfield. Smart Volume Normalizer™: Smart Volume Normalizer™ Normalizes the volume of all audio sources into a constant level and also enhances your 3D sound listening range and advantages in gaming Xear 3D™ Virtual Speaker Shifter: Virtual 7.1 speaker positioning Karaoke Functions: Music Key-Shifting and Microphone Echo effects like professional Karaoke machine FlexBass™: Professional Bass Management/Enhancement system 3D Sound Engines/APIs: Vista: DirectSound3D® GX 2.5, DirectSound® HW, DirectSound SW, A3D®1.0, OpenAL generic modes, 128 3D sounds processing capability XP: DirectSound2.5 SW, A3D®1.0, OpenAL generic modes, 128 3D sounds processing capability
Accessories	1 x S/PDIF optical adaptors

Страница продукта: www.asus.com

---

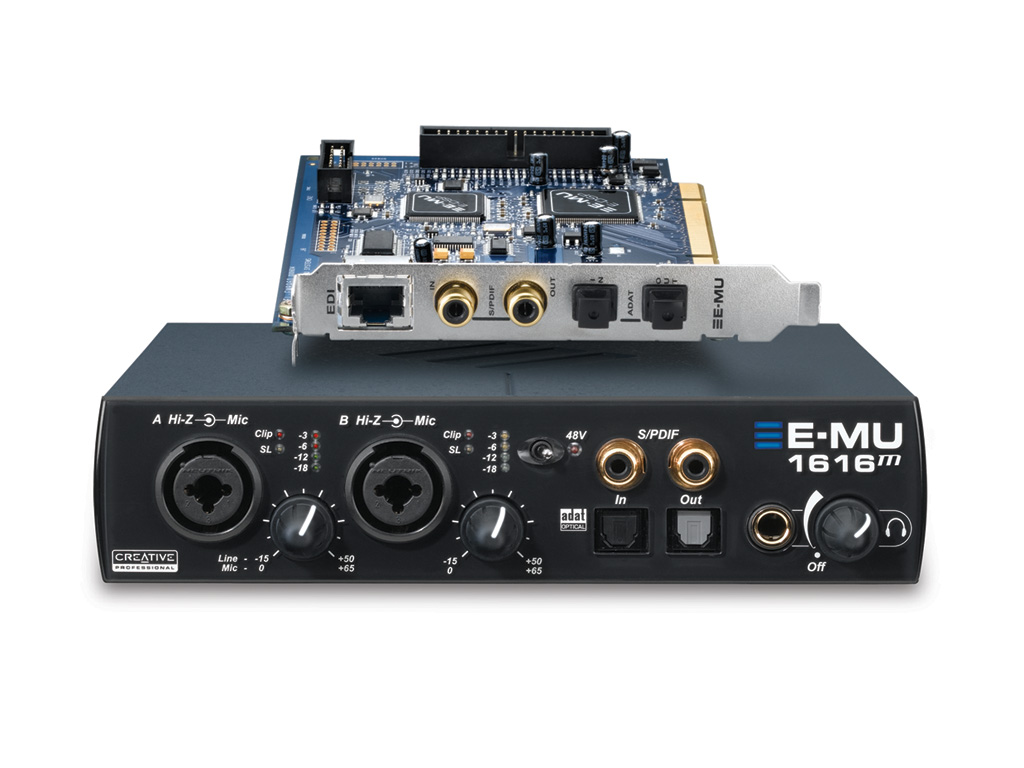

E-MU 1616M

Основные характеристики
Производитель	Creative
Модель	E-MU 1616M PCIe
Количество колонок	5.1
Динамический диапазон	120 дБ(А) линейные входы, 118 дБ(А) универсальные входы, 96 дБ(А) PHONO входы; 120 дБ(А) линейные выходы, 118.5 дБ(А) выход на наушники
Выходная мощность	50 мВт выход на наушники
Уровень сигнала	До +6dBV (+8.2dBu) микрофонный вход, до +18dBV (20.2dBu) линейный вход Hi-Z, +4dBu номинальный, 20dBu максимальный (для балансных входов и выходов), -10dBV номинальный, 6.4dBV максимальный (для небалансных входов и выходов)
Сопротивление	1 МОм универсальный вход в инструментальном режиме, 1.5 кОм микрофонный вход, 22 Ом выход на наушники
Описание	Комплект из карты E-MU 1010 PCIe Card, внешнего модуля E-MU MicroDock M и большой коллекции программного обеспечения для создания ядра студии звукозаписи на платформе Windows.
Комплект поставки и опции
ПО в комплекте	Cakewalk Sonar LE 6.3, Steinberg Cubase LE 4, Ableton Live Lite 6 EMU Edition, IK Multimedia AmpliTube XGear, IK Multimedia T-RackS EQ, Celemony Melodyne Essential, Waldorf Attack, Waldorf D-Pole, Waldorrf PPG Wave, SFX Machine LT, Creative EAX Advanced HD Alchemy (только для Windows Vista), EMU Proteus VX
Аудио
ЦАП	24 бит/192 кГц (CS4398)
АЦП	24 бит/192 кГц (AK5394A)
Zero-Latency Direct Monitoring	Есть
THD+N	-110 дБ(0.0003%) линейные входы, -105 дБ(0.0006%) универсальные входы, -110 дБ(0.0003%) микрофонные входы, -90 дБ(0.003%) PHONO входы; -105 дБ(0.0006%) линейные выходы, -96 дБ(при нагрузке в 600Ом) выход на наушники
Частота дискретизации	44.1 кГц, 48 кГц, 88.2 кГц, 96 кГц, 176.4 кГц, 192 кГц
Отношение сигнал/шум	120 дБ(А) линейные входы, 118 дБ(А) универсальные входы, 119 дБ(А) микрофонные предусилители, 96 дБ(А) PHONO входы; 120 дБ(А) линейные выходы, 118 дБ(А) выход на наушники
Взаимопроникновение каналов	менее -120 дБ линейные входы, менее -125 дБ универсальные входы, менее -80 дБ PHONO входы; менее -115 дБ линейные выходы, менее -100 дБ выход на наушники
Интерфейс, разъемы и выходы
Количество независимых входных каналов	16
Аналоговые входы	4x балансных/небалансных TRS (Line), 2x XLR/TRS (mic/guitar/line), 2х PHONO RCA входа (сдублированы со второй парой линейных входов)
Количество независимых выходных каналов	16
Аналоговые выходы	6х балансных/небалансных Jack6.3 Line-Out, сдублированные с 3x Jack3.5 (стерео), 1x Jack6.3 (стерео) выход на наушники с регулятором уровня
MIDI	2x Входа и выхода (DIN)
S/PDIF	1x коаксиальные (RCA) вход и выход, 1x оптические (TosLink) вход и выход.Оптические вход и выход могут переключаться в режим ADAT, все S/PDIF входы и выходы могут переключаться в режим AES/EBU. В штатном режиме эксплуатации при подключении внешнего коммутационного модуля MicroDock цифровые входы и выходы на PCI-E карте блокируются.
Цифровые аудио входы/выходы	1x ADAT вход, 1x ADAT выход (у обоих до 8 каналов 24 бит/48 кГц или до 4 каналов 24 бит/96 кГц в режиме S-MUX или до 2 каналов 24 бит/192 кГц), совмещены с оптическими S/PDIF входом и выходом на PCI-E карте (переключаются программно)
Интерфейс	PCI Express x1, или более ранняя версия PCI
Синхронизация	По ADAT или по S/PDIF
Прочие характеристики
Эффекты реального времени	16 типов аппаратно реализованных эффектов, накладываемых на 32 канала максимум.
Размеры упаковки (измерено в НИКСе)	30 x 26.7 x 15.5 см
Вес брутто (измерено в НИКСе)	2.794 кг

Тестирование в RMA: audio.rightmark.org
Поддержка на официальном сайте: support.creative.com
Отчеты по тестированию на сайте reference-audio-analyzer.pro: Тест 1 общийТест 2 для профессионалов

---

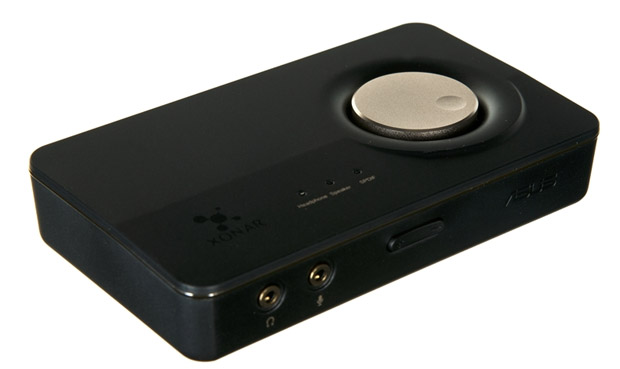

ASUS U7 FRONT

http://personalaudio.ru/raa/otchety/rmaa/asus-u7/ASUS%20U7%20FRONT.htm
https://reference-audio-analyzer.pro/en/report/dac/asus-u7-line.php

---

Testing device     ASUS U7 -> E-MU 1616M
https://www.ixbt.com/multimedia/creative/xfi-hd/asus-1616m.shtml

---

Выбор звуковой карты для тестирования, диагностики: http://forum.vegalab.ru/showthread.php?t=66084&page=4
